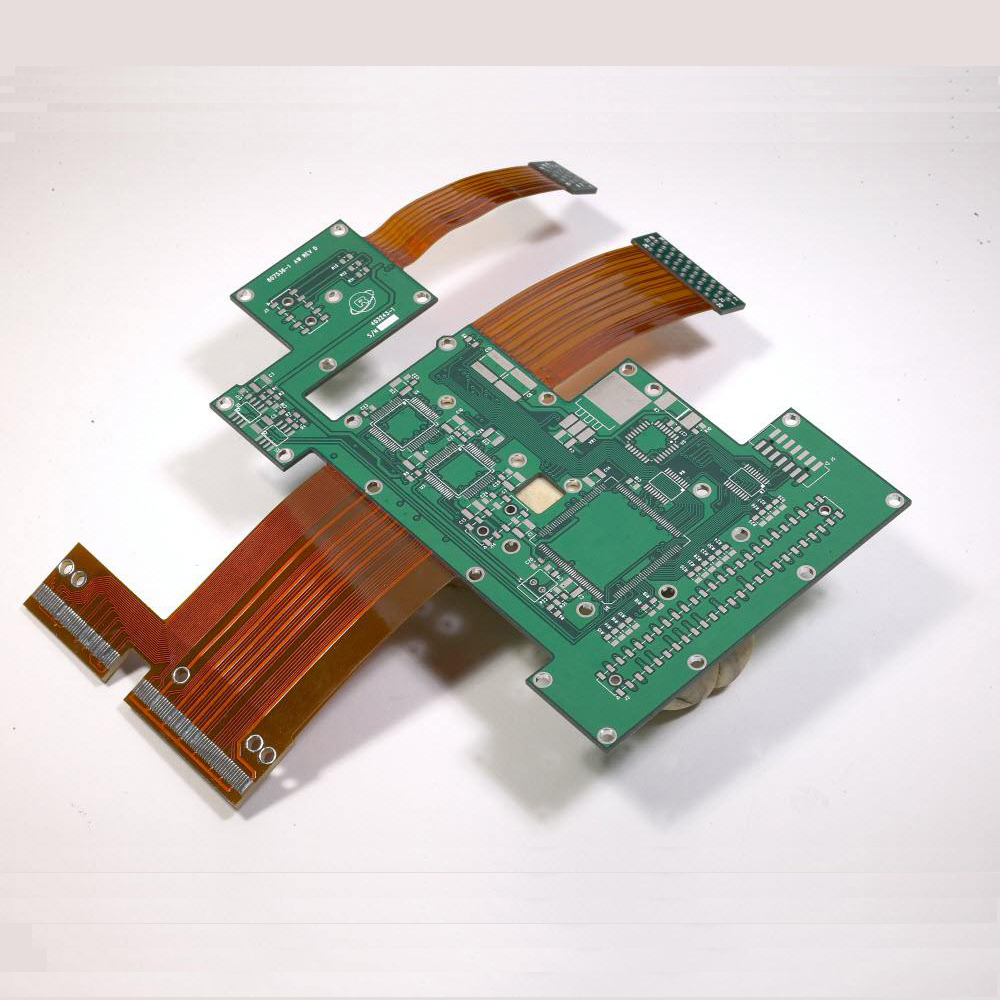

剛性-柔性印刷電路板是一種混合 PCB，通過將剛性 PCB 技術與柔性 PCB 技術相結合而制造。將這兩種技術集成到一個產品中，可以制造出高度集成的 PCB 組件，降低了組裝成本，提高了可靠性，并提供了一種解決方案，可以解決其他技術無法單獨解決的技術和機械問題。

剛撓性 PCB 與“帶加強件的柔性 PCB”的區別在于加強件沒有任何電導體。

理論上的最小跟蹤層數為 2，但在實踐中，這些混合板至少提供 3 層。這是夾在兩片 FR4 剛性層壓板之間的單面柔性板。

隨著復雜性和成本的逐漸增加，該層構建可以增加到在剛性部分內包含多個層而在柔性部分內包含多個層的設計。

剛柔印制電路板的優點：

機械靈活性：剛柔結合技術可用于制造由兩個或多個通過柔性部分功能性連接的剛性 PCB 組成的組件。這種配置取代了由外部電纜/電線連接的單個剛性 PCB 的傳統替代方案。該解決方案提供了一個集成的、高可靠性的 PCB，在整個電路板上具有機械靈活性和受控阻抗，包括柔性互連板。

減小尺寸和重量：這種混合技術允許以多種方式實現設計的小型化。首先，它允許在多維水平上設計 PCB，而不僅僅是平面。這允許更有效地設計 PCB 以適應 3 維空間。其次，由于柔性 PCB 組件無需互連，因此可以減少或消除電纜和插頭，從而節省 PCB 空間和連接器體積空間。

減少連接器：通過將柔性PCB集成到剛性PCB中，柔性PCB尾部可以伸出剛性PCB區域，用作電源和信號的電纜，進出主要剛性PCB區域。除了減少所需的組件和有效空間外，柔性部分還可以提供屏蔽的、阻抗控制的互連，這是使用替代技術難以實現的。

沖擊和振動：由于組件的柔性部分與剛性部分粘合，并且柔性部分質量低，延展性好，剛柔結合組件不僅適用于產品受到沖擊和振動的環境，而且還提供一種解決方案，與傳統解決方案相比，該解決方案可以提供更高水平的可靠性。

低成本：通過減少元件數量和制造成本，這種 PCB 增加的成本通常可以通過這些節省來補償。當在等式中加入可靠性、減少空間和提高性能等額外考慮因素時，通常發現剛柔結合板是適用于各種應用的成本最低的解決方案。

結論：

剛柔結合的 PCB 為電子設計師提供了新的可能性。這項技術為設計人員提供了一種新方法來解決電子設計以及電路板與外部世界之間的互連所固有的許多設計問題。此外，它們允許設計人員解決原本無法解決的問題。
